铅酸蓄电池柴油发电机组运行

■主备方式

主备方式工作的两台机组，通过设置任意一台机组均可作主用或备用机组，两台机组具备机械和电气联锁。启动主用机组失败时自动控制启动备用机组。市电来电信号经延时切掉机组输出开关，运行的机组自动空载运行5min后自动停机。

■并联方式

并联方式工作的发电机组，当接到启动信号同时启动两台机组，只有在并联成功后才带负载供电，当负载小于单台机组的额定功率的80％时，自动解除一台机组；当负载达到85％时自动启动另一台机组并入供电。市电来电信号经延时确认后，自动切掉机组输的机组空载运行5min后自动停机。

两台柴油发电机组并联运行的条件是：电压相等、频率相等和相位相同

■ATS

市电和油机的转换应采用机械和电气联锁并具备市电优先供电功能，宜采用ATS。

油机房的设置

发电机房应尽量设置在建筑物的背面，不应设置在大楼的主要出入口、贴邻或主出入口的上下

需考虑发电机的搬运，将发电机尺寸及重量提交土建专业，以便规划搬运通道及楼面荷载，其次考虑发电机进风、排风、排烟管道。对于设置在一楼的，条件允许情况下使柴油发电机房两面墙直接靠室外，一面作进风，一面作排风使用

设置自动灭火系统和火灾自动报警系统，发电机房设一级普通温度探测器（动作温度为62℃）和一级普通光电烟感探测器，连接到气体灭火控制盘。气体灭火控制盘可独立完成气体防火区内火灾探测和气体灭火装置系统的联动控制，并把火灾报警、故障状态、钢瓶喷气、自动手动状态通过模块送到消防控制室，进行报警显示和相关消防联动控制。

油箱设置

根据JGJ/T16-92《民用建筑电气设计规范》第6.1.9.1条规定：按柴油发动机运行3-8h设置日用油箱；又根据GB50045-95《高层民用建筑设计防火规范》第4.1.10.2条规定：中间罐的容积不应大于1m³。设计中，不论柴油发动机的容量大小，设置的油箱为一台发电机对应一个容积不应大于1m³的油箱，较大柴油发电机组1m³油箱仅能满足运行3-4小时，不能满足市电停电较长的要求，所以实际应用中，可通过设置地下油库、移动油车解决长时间供油问题。

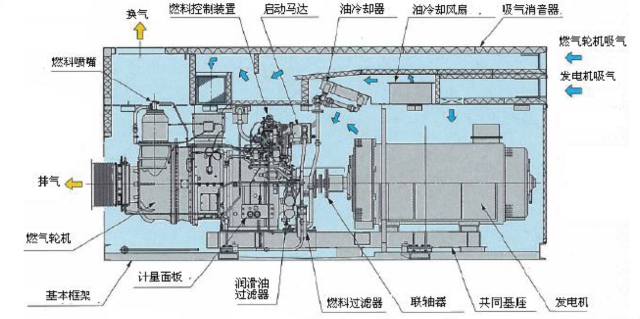

固定式燃气轮机发电机组结构图
